越來越多的i5處理器上市了，非“K”處理器也來了。今天我們就為大家介紹一款非常適合主流用戶選購的足料大板：梅捷H87+節能版主板。
梅捷H87+節能版
梅捷H87+節能版主板基于Intel H87芯片組，采用ATX大板型設計。板型上的先天優勢讓該主板在規格上更為齊整，且用料不俗。外觀方面，梅捷H87+節能版主板依舊使用了咖啡色PCB以及藍白元素設計。

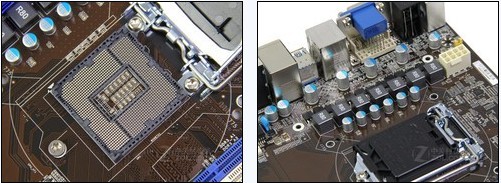

LGA1150底座及CPU供電
最新的LGA1150支持Haswell全系列處理器——無論是已經上市的i5、i7各型號，還是即將上市的i3及奔騰。在供電方面，盡管這是一款H87主板，但該主板還是配備了高規格的7相供電，為平臺穩定運行提供條件。

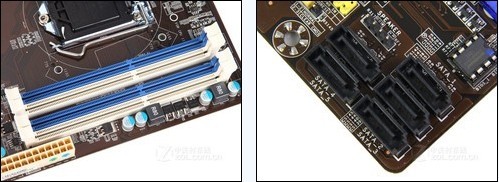

內存插槽及SATA接口
內存插槽方面，該主板提供了4條DIMM DDR3雙通道內存插槽，滿足用戶組建大容量內存平臺的需求。而磁盤接口方面，該主板提供了5個芯片組原生SATA3接口，讓硬盤的速度沒有瓶頸。
擴展插槽
由于ATX大板型的優勢，使得該主板可以擴展接駁更多的設備。擴展插槽方面，該主板提供了3條PCIE x16插槽，3條PCIE x1插槽以及1條miniPCIE插槽。其中3條PCIE x16插槽更是可以支持3顯卡CrossFireX交火，足讓游戲玩家振奮。
背部I/O接口
背部I/O接口方面，該主板提供了2個PS/2接口，D-Sub/DVI/HDMI視頻輸出接口，4個USB2.0接口，2個USB3.0接口，1個光纖輸出接口，1個同軸輸出接口以及模擬音頻接口。齊全的背部I/O接口基本滿足了用戶在使用過程中的需求。
在介紹完了梅捷H87+節能版的規格后，我們再來看看對于主板來說非常重要的板載芯片在梅捷H87+節能版上都有哪些。
Intel H87芯片組
Intel芯片組采用45nm工藝制造，提供了多大6個原生USB3.0接口以及6個SATA3接口，能夠讓用戶在使用的過程中感受到良好的高速體驗。
ITE IT8772E硬件監測芯片
BIOS存儲芯片
RTL8111E千兆網絡芯片
Realtek ALC887音效芯片
PWM控制芯片
RT8120A單相PWM控制芯片
在板載芯片的配備上，梅捷H87+采用了市面上非常主流的解決方案，在為我們提供成熟搭配的同時，還具備著相當不錯的性能。

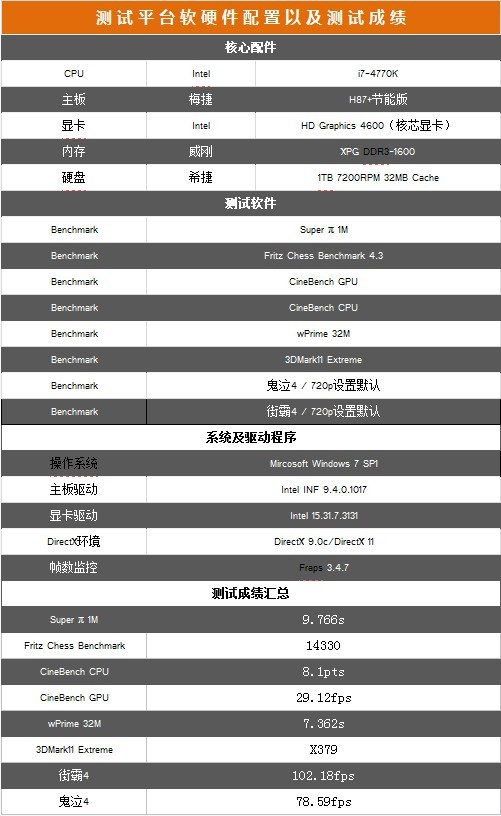

●測試平臺介紹及測試成績匯總
為了測試梅捷H87+節能版主板的性能，我們搭建了一套平臺。CPU方面，為了使測試不遇到瓶頸，我們選用了i7-4770K，內存方面，1600MHz頻率的內存較為主流，因此我們選擇了威剛XPG 1600內存來組建4G*2的雙通道規格。
詳細硬件、軟件驅動、測試項目及測試成績匯總?cè)缦卤硭荆?/p>
在性能表現上，梅捷H87+節能版表現出了非常高的水平，無論是基準測試還有圖形測試，成績均非常良好。如果不進行超頻，那么我們完全沒有必要迷信Z87主板，H87主板一樣可以擁有相當不錯的性能。
●梅捷臺北設計三大理念
臺北設計團隊將他們多年研發和設計的經驗都融入到梅捷主板當中，秉承了他們自己堅持，細節，創新的性格特點。他們堅持采用豪華的用料標準，把握細節，點滴不漏，不斷的創新研發，力求讓用戶體驗到讓用戶體驗到最優越，最穩定，最耐用的主板產品。
梅捷主板臺北設計
主板采用60000+小時無故障運行的全固態電容，低阻抗鐵素體電感設計，特挑級芯片組為基礎，保證主板在出廠時通過的長達7天的穩定性烤機測試，讓穩定性能達到巔峰。
60000+小時無障礙運行
芯片：采用特挑級芯片組，能有效減低突發性的芯片故障情況。
電容：臺系高品質全固態電容，保證60000+小時無故障運行。超低阻抗鐵素體電感，發熱更低更耐用。
穩定性烤機測試：所有主板在出廠時均通過恒溫烤箱7*24小時的烤機測試，保證主板長時間穩定運行。
隔絕一切意外
主板加入防靜電芯片，該芯片的可以將高壓的靜電引入到芯片內部，讓主板靜電故障的概率降至最低。主板通過外加的保險電路，在電流過大時能自動熔斷，有效的保護主板的電流，讓主板時刻處于穩定狀態。全新添加的智能防雷模塊，可以對浪涌進行分析和識別，其最高的防雷浪涌能力達到6000V，超越民用的防雷裝置。
能效引擎
通過梅捷獨有的3E節能引擎，通過靜態和動態雙節能引擎，年省35%電費。為網吧和普通消費用戶節約一筆不少的開支。
靜態節能
靜態節能則是針對關機狀態下的電能損耗而設計的。大家都知道，在不切斷電源的情況下，就算計算機處于關機狀態，同樣會有間歇性電流通過主板，造成電能的浪費，而梅捷靜態節能技術則可通過自動屏蔽回路端口，阻斷通道電流，避免了關機狀態下的電能浪費。
動態節能
動態節能是指：主板可以實時監測系統的負載狀況，動態打開/關閉處理器供電相數，以達到節能省電的目的。同時主板板載有LED相數指示燈，可實時顯示系統當前的能耗狀況，告知用戶系統是否處于節能模式。
根據測試數據顯示，當開啟節能引擎后，空/滿載狀態下可平均降低功耗25/20W，節能效果十分明顯。按電費1元/度來計算，每年每臺計算機可省電費219元。

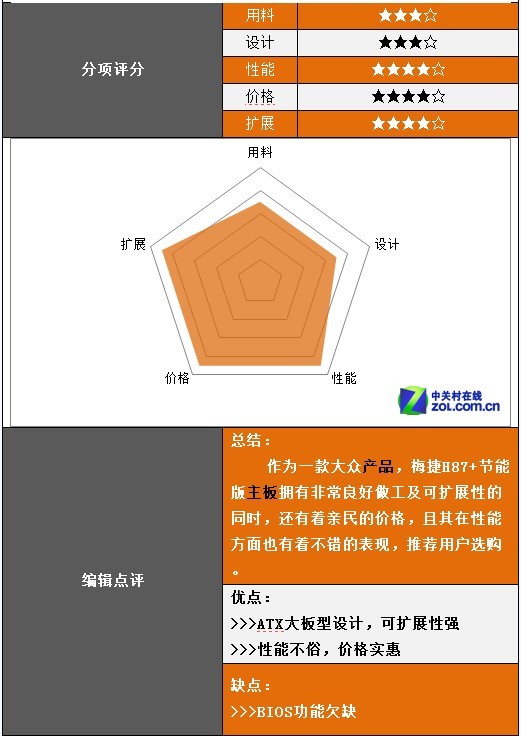

●測試總結及編輯點評
注：ZOL主板頻道產品打分細節標準
滿分：★★★★★ 零分：☆☆☆☆☆ 未測試不評價：-----
● 產品設計：
1、產品定位：產品的設計是否符合目標用戶的需要。
2、用料品質：供電設計是否豪華，用料可否保證主板以及平臺長期穩定運行。
3、市場定價：價格是否合理，比同類定位產品高減分，比同類定位產品低加分。
● 性能表現：
1、計算性能： 通過同一芯片組以及處理器，比較計算基準性能高低。
2、3D游戲性能：客觀測試3D測試軟件以及游戲，主觀評價游戲當中的應用性。
● 人性化設計：
1、板載接口插槽：主板板載擴展插槽以及磁盤接口的數量和種類。
2、超頻能力：處理器、內存以及顯卡等頻率的可提升空間。
3、附贈配件：通用性是否強，附件能否給用戶解決臨時出現的問題。
4、溫度控制：通過測試了解主板板載芯片組以及供電模塊等溫度控制程度。
5、設計細節：產品的美觀度、細節的把控、各種人性化的技術運用。
